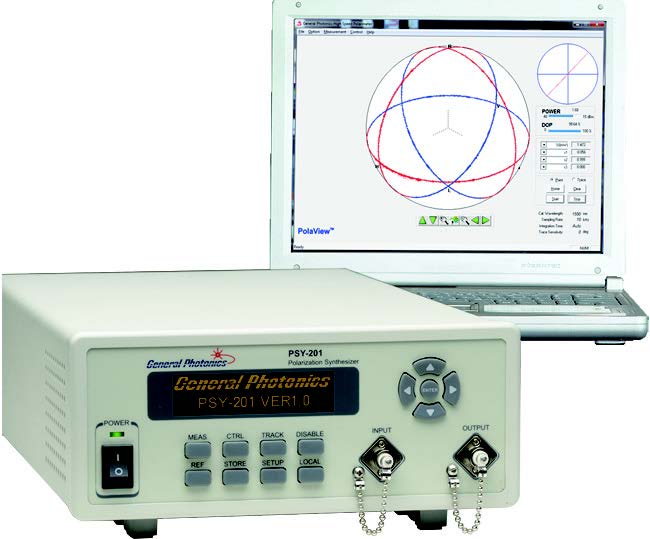

偏振态发生器 PSY-201
产品总述
PSY-201是一款确定性偏振控制仪器，不管输入偏振态如何，它都能产生并保持用户想要的任意偏振态。它结合了Luna公司的偏振控制器、在线检偏器专利和控制算法于一身，具有偏振态产生及分析的功能，产生的偏振态可在分析软件的邦加球上实时显示。通过前面板上按键输入Stokes参量或手动调节，可产生用户想要的任意偏振态，而且达到了用户想要的输出偏振态后，不管输入偏振态如何波动，仪器都能自动保持这种偏振态。
PSY-201的另一个特点是按照用户设定的速度，顺序产生六种特殊的用于Mueller矩阵计算的偏振态 (0°，90°，+/-45°，RHC和LHC)，或通过按键选择六种偏振态中的任意一种。此外，仪器能产生多个预先设定的偏振态轨迹，仿真某些常见的偏振态变化。该仪器还可用作扰偏仪，根据用户定义的模式和速度进行扰偏。另外，关闭内部的偏振控制器时，PolaFlexTM也可用作在线偏振分析设备，实时显示输入光的偏振态和偏振度。与PSY-101相比，PSY-201改进了精度、速度和功能等。它将偏振管理工具积聚一身。
产品特性
4 MHz偏振采样率
1 MHz模拟带宽
输入功率动态范围：-45dB
实时邦加球显示SOP高速发生及跟踪
SOP及DOP高速模拟输出
产品应用
接收器的偏振灵敏度分析
系统的SOP及DOP监测
偏振态产生及稳定
传感系统特性测试
100G系统偏振特性测试
-
0.000.00
-
产品总述
PSY-201是一款确定性偏振控制仪器，不管输入偏振态如何，它都能产生并保持用户想要的任意偏振态。它结合了Luna公司的偏振控制器、在线检偏器专利和控制算法于一身，具有偏振态产生及分析的功能，产生的偏振态可在分析软件的邦加球上实时显示。通过前面板上按键输入Stokes参量或手动调节，可产生用户想要的任意偏振态，而且达到了用户想要的输出偏振态后，不管输入偏振态如何波动，仪器都能自动保持这种偏振态。
PSY-201的另一个特点是按照用户设定的速度，顺序产生六种特殊的用于Mueller矩阵计算的偏振态 (0°，90°，+/-45°，RHC和LHC)，或通过按键选择六种偏振态中的任意一种。此外，仪器能产生多个预先设定的偏振态轨迹，仿真某些常见的偏振态变化。该仪器还可用作扰偏仪，根据用户定义的模式和速度进行扰偏。另外，关闭内部的偏振控制器时，PolaFlexTM也可用作在线偏振分析设备，实时显示输入光的偏振态和偏振度。与PSY-101相比，PSY-201改进了精度、速度和功能等。它将偏振管理工具积聚一身。
产品特性
4 MHz偏振采样率
1 MHz模拟带宽
输入功率动态范围：-45dB
实时邦加球显示
SOP高速发生及跟踪
SOP及DOP高速模拟输出
产品应用
接收器的偏振灵敏度分析
系统的SOP及DOP监测
偏振态产生及稳定
传感系统特性测试
100G系统偏振特性测试
| 规格参数 | |
| 工作波长 | 1480~1620nm或1280~1340nm |
采样率(最大) | 4.0MS0P样本/秒 |
| 模拟带宽 | 1MHz |
| SOP设定时间 | 1ms(稳定输入SOP) |
| SOP稳定性(输入功率>-25dBm, D0P>95%) | 0.1°(稳定输入SOP) 0.5°(输入SOP变化<2π/s) 2°(输入SOP变化<10π/s) |
SOP测量/生成不确定度 | ±0.25°(自定义校准后且输入功率>-25dBm) |
| DOP不确定度 | ±2%(内置校准后且输入功率>-25dBm) ±0.5%(自定义校准后且输入功率>-25dBm) |
| 输入斯托克斯参数分辨率 | 0.001 |
| 光功率不确定度 | ±0.25dB |
| 插入损耗IL | 1.6dB(最大)@中心波 |
| 回波损耗RL | 55dB(APC连接器); 45dB(PC连接器) |
| 偏振相关损耗PDL | <0.25dB |
| 偏振模色散PMD | <0.1ps |
| 输入功率范围 | -35 dBm ~ +10 dBm |
| 光学损伤功率阈值 | 300mW |
| 操作温度 | 0 °C ~ 40 °C |
| 储存温度 | -20 °C ~ 60 °C |
| 前面板显示 | OLED图形显示 |
| 通讯端口 | USB, 以太网, RS-232, GPIB |
| 模拟输出 | 0~5V(最大范围)用户可定义D0P, S1, S2, S3, 功率或dREF |
| 电源 | 100-240V, 50-60Hz |
| 软件 | PolaView™ (包含在内) |
| 尺寸 | 356X216X89mm |
