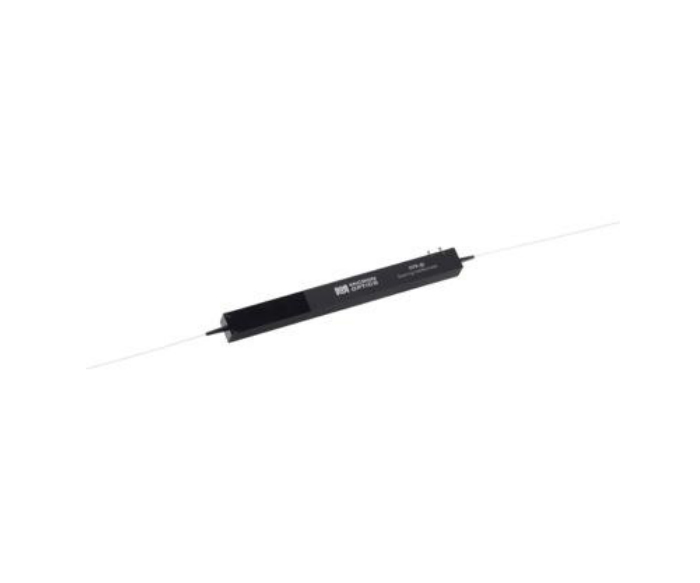

  • 光纤法珀扫描干涉仪 FFP-SI
  • 光纤法珀扫描干涉仪 FFP-SI



    FFP-SI 是 MOI 公司生产设计的一款光法布里-珀罗扫描型干涉仪,采用无透镜结构,通过两根单模光纤构成水平法珀腔,在光纤表面镀上高反射镜,从而实现光的干涉共振。

    FFP-SI 的法珀腔是有光纤波导组成的,能够达到非常宽的自由光谱范围,并且不需要校准和模式匹配过程,波长扫描是通过轴向对光纤施加应变来实现的,在 FP 腔内使用一个叠放的压电驱动器,扫描频率可以达到 100Hz 甚至更高,可以直接测量瞬时的光学现象,如激光啁啾和抖动。长时间使用依然能够保证高的搞的稳定性和可重复性,因此也可以用来长时测量激光漂移等光学现象。

    FFP-SI 采用直流电压驱动,FFP 控制器(FFP-C)提供了简单的电压信号,用于波长扫描和波长选择,无论是开环还是闭环模式。在大部分的光谱法测量中可以使用 FFP-SI, FFP-C 和光谱仪进行测试,此外 FFP-SI 可以和其他的 FFP-SI 或者 FFP-TF 级联,以提供更高的 finesse 值。通常情况下,FFP-SI 是对输入的偏振光敏感,因为 FFP-SI 的偏振特性是稳定的,就可以使用偏振控制器来调谐一个偏振态或者进行偏振分析。

    产品特性
    • 客户订制中心波长,自由光谱范围,精细度和带宽
    • 直接实现超高的光学分辨率
    • 极低的光纤对光纤插入损耗
    • 可锁定中心波长
    • 封装小
    • 振动和冲击不敏感
    • 不需要额外的校准
    • 工作波长范围从 800nm 到 1600

    产品应用
    • 超高分辨率的激光分析
    • 超高分辨率光谱分析
    • 激光模式控制和选择
    • 可调谐激光器
    • 偏振态分析

    • 0.00
      0.00
商品描述



FFP-SI 是 MOI 公司生产设计的一款光法布里-珀罗扫描型干涉仪,采用无透镜结构,通过两根单模光纤构成水平法珀腔,在光纤表面镀上高反射镜,从而实现光的干涉共振。

FFP-SI 的法珀腔是有光纤波导组成的,能够达到非常宽的自由光谱范围,并且不需要校准和模式匹配过程,波长扫描是通过轴向对光纤施加应变来实现的,在 FP 腔内使用一个叠放的压电驱动器,扫描频率可以达到 100Hz 甚至更高,可以直接测量瞬时的光学现象,如激光啁啾和抖动。长时间使用依然能够保证高的搞的稳定性和可重复性,因此也可以用来长时测量激光漂移等光学现象。

FFP-SI 采用直流电压驱动,FFP 控制器(FFP-C)提供了简单的电压信号,用于波长扫描和波长选择,无论是开环还是闭环模式。在大部分的光谱法测量中可以使用 FFP-SI, FFP-C 和光谱仪进行测试,此外 FFP-SI 可以和其他的 FFP-SI 或者 FFP-TF 级联,以提供更高的 finesse 值。通常情况下,FFP-SI 是对输入的偏振光敏感,因为 FFP-SI 的偏振特性是稳定的,就可以使用偏振控制器来调谐一个偏振态或者进行偏振分析。

产品特性
• 客户订制中心波长,自由光谱范围,精细度和带宽
• 直接实现超高的光学分辨率
• 极低的光纤对光纤插入损耗
• 可锁定中心波长
• 封装小
• 振动和冲击不敏感
• 不需要额外的校准
• 工作波长范围从 800nm 到 1600

产品应用
• 超高分辨率的激光分析
• 超高分辨率光谱分析
• 激光模式控制和选择
• 可调谐激光器
• 偏振态分析


Optical Properties

FFP-SI

Operating wavelength range1

800nm-1640nm

Free spectral range

0.01 GHz -10000GHz

Finesse

10401001502006501000

Bandwidth, (FWHM or 3dB)2

FSR/Finesse

Insertion loss3

3dB

Maximum input power4

100mWfor  finesse<200

Electrical Properties


Tuning Voltage/FSR

< 12  V

Capacitance

< 3  uF

Slew Rate

10V/ms

Maximum Tuning Voltage

70 V

Mechanical Properties


Dimensions1GHz

12.7 x  14.3 x 152.5 mm

Weight (1GHz

31 g

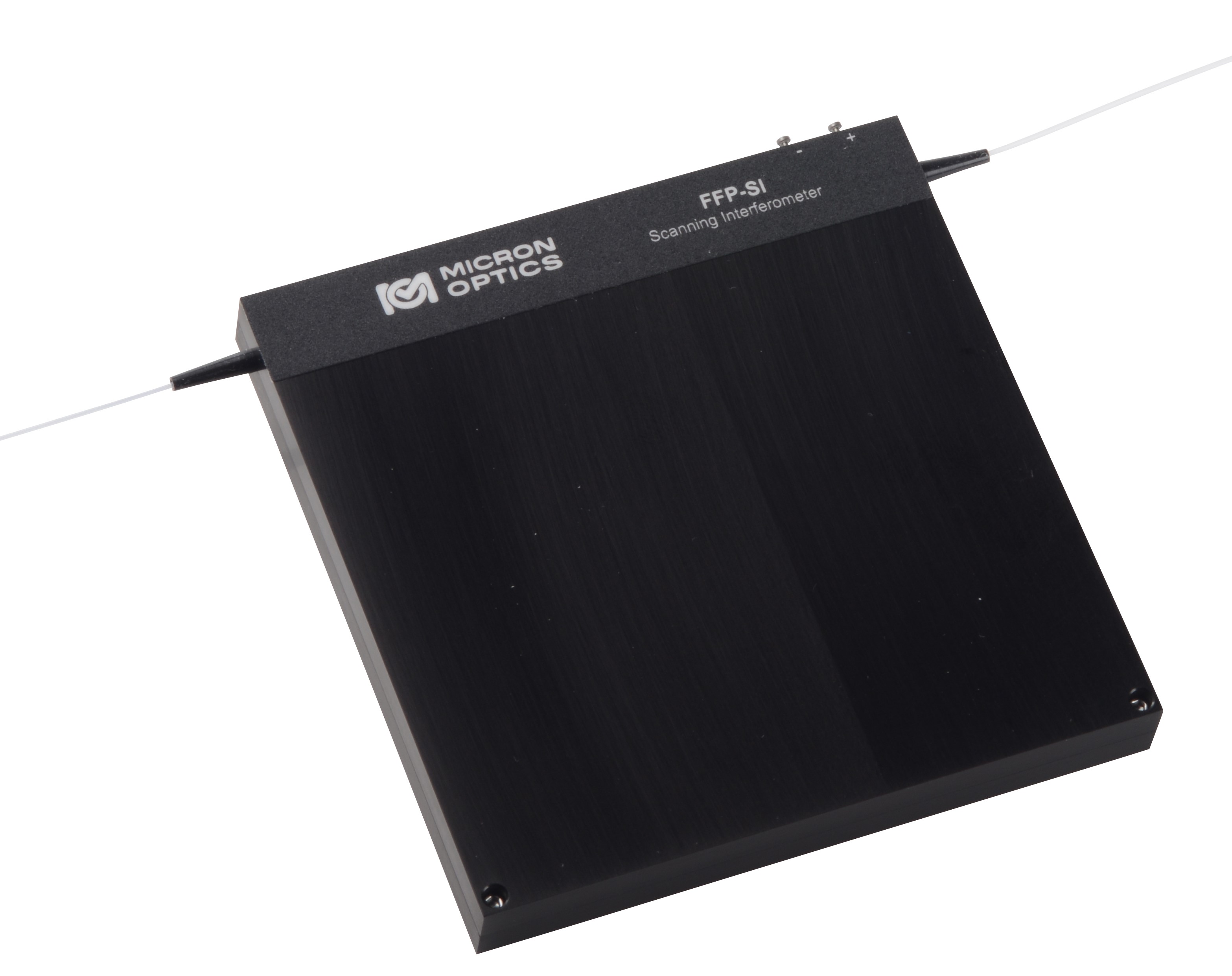

DimensionsFSR <1GHz

12.7 x  101.6 x 101.6 mm

Weight (FSR<1GHz)

100g

Mounting Holes

(4)  #1-72 UNF x 0.16” deep

Cable Jacket (loose)

900 um  loose buffer tubing

Cable Length

>1 m

Connectors

See options



请和工程师提前联系,确认技术指标。
