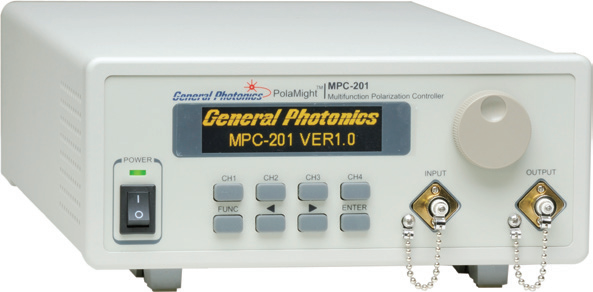

  • 多功能偏振控制仪 MPC-201
  • 多功能偏振控制仪 MPC-201

    产品详情

    控制光的偏振态(SOP)现在非常容易。这款多功能偏振控制器具有四种工作模式,实现了全面的偏振控制:扰偏频率可变,手动调节偏振态,偏振调制,以及由外部触发产生随机偏振态。四种不同的扰偏方法可使偏振态:

    a)围绕固定轴或旋转轴以几乎一致的偏振态变化速率产生螺旋轨迹,适用于系统应力测试(飓风扰偏);

    b)以偏振态变化速率服从瑞利分布的形式产生连续的轨迹,适用于光纤连接中偏振态变化的仿真(瑞利扰偏);

    c)以均匀覆盖邦加球面的方式产生连续的轨迹,适用于PDL测量(三角波扰偏);

    d)离散点以一致的速率均匀地覆盖邦加球面(离散扰偏)。

    在偏振调制模式下,用户可选择自定义频率和幅度的正弦、方波或三角波的来控制每个偏振控制轴。每个偏振控制轴通过前面板上按钮或远程控制接口设置输入电压,实现手动控制。在外部触发的扰偏模式下,可根据触发输入,循环光网络应用或要求与其它设备同步的应用产生随机的偏振态。最后,MPC-201能够仿真安捷伦11896A的扰偏功能。


    产品特性

    多种偏振控制模式

    飓风扰偏(准均匀的速率分布)

    仿真光纤中偏振态的变化(瑞利速率分布)

    离散扰偏

    仿真安捷伦11896A的扰偏功能

    偏振调制

    插入损耗、偏振相关损耗、偏振模色散和激活损耗都非常低

    高亮度OLED


    产品应用

    偏振态变化仿真

    偏振模色散仿真

    扰偏

    系统偏振态研究

    PDL/DOP测量

    循环光网络研究


    • 0.00
      0.00
商品描述

产品详情

控制光的偏振态(SOP)现在非常容易。这款多功能偏振控制器具有四种工作模式,实现了全面的偏振控制:扰偏频率可变,手动调节偏振态,偏振调制,以及由外部触发产生随机偏振态。四种不同的扰偏方法可使偏振态:

a)围绕固定轴或旋转轴以几乎一致的偏振态变化速率产生螺旋轨迹,适用于系统应力测试(飓风扰偏);

b)以偏振态变化速率服从瑞利分布的形式产生连续的轨迹,适用于光纤连接中偏振态变化的仿真(瑞利扰偏);

c)以均匀覆盖邦加球面的方式产生连续的轨迹,适用于PDL测量(三角波扰偏);

d)离散点以一致的速率均匀地覆盖邦加球面(离散扰偏)。

在偏振调制模式下,用户可选择自定义频率和幅度的正弦、方波或三角波的来控制每个偏振控制轴。每个偏振控制轴通过前面板上按钮或远程控制接口设置输入电压,实现手动控制。在外部触发的扰偏模式下,可根据触发输入,循环光网络应用或要求与其它设备同步的应用产生随机的偏振态。最后,MPC-201能够仿真安捷伦11896A的扰偏功能。


产品特性

多种偏振控制模式

飓风扰偏(准均匀的速率分布)

仿真光纤中偏振态的变化(瑞利速率分布)

离散扰偏

仿真安捷伦11896A的扰偏功能

偏振调制

插入损耗、偏振相关损耗、偏振模色散和激活损耗都非常低

高亮度OLED


产品应用

偏振态变化仿真

偏振模色散仿真

扰偏

系统偏振态研究

PDL/DOP测量

循环光网络研究




规格参数
工作波长范围1260~1620nm(常规)或980~1310nm
偏振扰偏Tornado(准均匀速率分布): (0~60,000revolutions/s)

瑞利速率分布: 0~2000rad/s(平均)

三角波: 0~2000×2πrad/s

离散随机: 0~20,000points/s

Agilent11896A扰偏仿真速度设定: 1-8, 与Agilent11896A设定匹配
手动偏振控制4通道(0~4π/通道)
偏振调制(每通道)波形: 正弦波, 三角波, 方波

频率: 0.00~1000Hz

幅度: 峰峰值0~3π

外部触发模式每个TTL触发脉冲, 随机S0P可达20,000points/s
插入损耗IL<0.5dB带连接器(本体损耗<0.1dB)
偏振相关损耗PDL<0.05dB带连接器
激活损耗AL<0.05dB带连接器
回拨损耗RL>50dB带连接器(本体损耗>65dB)
偏振模色散PMD<0.1ps带连接器
光学损伤功率阈值1000mW
工作温度0 °C to 50 °C
储存温度-20 °C to 70 °C
通讯端口USB, 以太网, RS-232, GPIB

电触发接口

接口: BNC

输出触发: TTL触发生成离散扰偏SOP

输入触发: TTL触发接收随机SOP

前面板显示
OLED图形显示
电源100 – 240 V, 50 – 60 Hz
尺寸356X216X89mm
