  • HYPERION 光纤光栅传感解调仪 si255

  • HYPERION 光纤光栅传感解调仪 si255

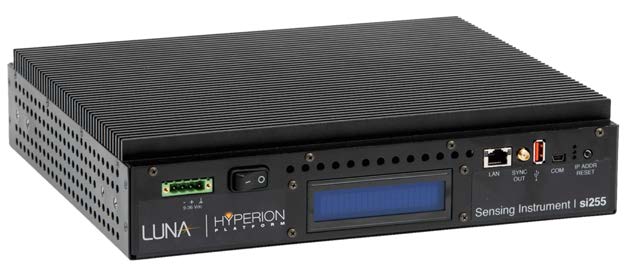

    Luna的HYPERION si255是一款工业级无风扇的光纤光栅传感解调仪，兼具静态和动态全光谱分析功能，si255支持最多16通道同步采集，每通160nm波长范围，能同时连接上千只传感器，适合进行长期可靠高精度测量。

    si255 配备了全新升级的高功率，低噪声，超大带宽的扫描激光光源，采用MOI拥有专利技术的可调谐光纤法-珀滤波器和波长参考技术保证了每次扫描的绝对波长精度。

    si255 是基于新一代HYPERION平台制造出来的，具有全新的突破性功能，高性能的DSP以及实时运算的FPGA。基于此，si255能实现快速全光谱数据采集，内置了可编辑的峰值探测算法，适用于光纤布拉格光栅（FBG），长周期光栅（LPG）和光纤法珀传感器（FP），马赫-曾德尔干涉仪（M-Z）等等传感器，在闭环反馈应用中高效率采集数据。

    HYPERION平台与ENLIGHT传感分析软件兼容，ENLIGHT软件集成了一系列强大的工具来分析光谱数据，波长运算，光纤网络分析，可与服务器相连用以搭建远程监控平台。

    此外，HYPERION平台还提供多种接口程序（API），如：LabVIEW, Python, Matlab, C++ 和 C#等，用户可方便调用，进行二次开发。


    FBG和FP传感器的动态和绝对波长测量，最多16 通道同步采集，每通道160nm 波长范围，ENLIGHT软件兼容

    • 0.00
      0.00
商品描述

Luna的HYPERION si255是一款工业级无风扇的光纤光栅传感解调仪，兼具静态和动态全光谱分析功能，si255支持最多16通道同步采集，每通160nm波长范围，能同时连接上千只传感器，适合进行长期可靠高精度测量。

si255 配备了全新升级的高功率，低噪声，超大带宽的扫描激光光源，采用MOI拥有专利技术的可调谐光纤法-珀滤波器和波长参考技术保证了每次扫描的绝对波长精度。

si255 是基于新一代HYPERION平台制造出来的，具有全新的突破性功能，高性能的DSP以及实时运算的FPGA。基于此，si255能实现快速全光谱数据采集，内置了可编辑的峰值探测算法，适用于光纤布拉格光栅（FBG），长周期光栅（LPG）和光纤法珀传感器（FP），马赫-曾德尔干涉仪（M-Z）等等传感器，在闭环反馈应用中高效率采集数据。

HYPERION平台与ENLIGHT传感分析软件兼容，ENLIGHT软件集成了一系列强大的工具来分析光谱数据，波长运算，光纤网络分析，可与服务器相连用以搭建远程监控平台。

此外，HYPERION平台还提供多种接口程序（API），如：LabVIEW, Python, Matlab, C++ 和 C#等，用户可方便调用，进行二次开发。


FBG和FP传感器的动态和绝对波长测量，最多16 通道同步采集，每通道160nm 波长范围，ENLIGHT软件兼容

关键特性

• 标准版，高速版配置，每种配置均可选配去偏振光源

• 支持16通道同步采集

• 动态，绝对波长测量，可观测FBGs, LPGs, FP和M-Z类型传感器的光谱

• 动态范围大，每个通道独立不干扰，适用于每个通道上每只传感器，不受系统损耗差别影响

• 数据验证秘钥保证输出有效数据

• 每组数据都依据NIST标准进行校准和验证

• 扫描激光器可靠性和稳定性经过长期验证。从2000年开始，连续运行总时长超过1亿小时


应用领域

• 石油和天然气

• 医疗设备

• 工业测量

• 能源

• 结构健康监测

• 安防

• 航空航天


技术参数

测试类型

可视性增强版, 10Hz

标准版, 100Hz 或 1000Hz

高速版, 5000Hz

传感通道

4，8或16 并行通道

4，8或16 并行通道

4，8或16 并行通道

波长范围

1500-1600nm 或 1460-1620nm

1500-1600nm 或 1460-1620nm

1500-1580nm 或 1510-1590nm

波长准确度/稳定性

1 pm / 1 pm

1 pm / 1 pm

2 pm / 3 pm

波长重复性

1 pm, 0.3 pm at 1 Hz

1 pm, 0.05 pm at 1 Hz

2 pm, 0.05 pm at 1 Hz

动态范围/连续

35 dB 峰值探测, 45 dB 全光谱

25 dB 峰值探测, 40 dB 全光谱

17 dB 峰值探测, 40 dB 全光谱

全光谱测量

    有, 数据采集频率 10 Hz

有, 数据采集频率 10 Hz

  有, 数据采集频率 10 Hz

光学接头

LC/APC

LC/APC

LC/APC

兼容的光纤传感器类型

布拉格光栅(FBG), 长周期光栅(LPG), 光纤法珀传感器(FP) 和 Mach-Zehnder 传感器

接口和软件


通信接口

以太网

软件

全面的 API 和示例支持， LabVIEWTM, Python, Matlab, C++ and C#

物理特性


尺寸/重量

307 mm x 274 mm x 69 mm; 4.9 kg

工作/储存 环境条件

-20 to 60 °C; < 80%RH 无冷凝水/ -30 to 70 °C; <  95%RH 无冷凝水

输入电压

9 - 36 VDC, 含 AC/DC 转换器(100~240 VAC, 47~63 Hz)

12 V 功耗

30 W 典型, 40 W 最大

配置举例


si255-ST-04-1500-1600–0100-NO4通道si255 ST，扫描范围为1500-1600 nm，100 Hz扫描速率，无需内部配件
si255-EV-08-1460-1620-0010-DP 8通道si255 EV，扫描范围为1460-1620 nm，10 Hz扫描速率，内部消偏选项
si255-ST-16-1460-1620-1000-FR16通道si255 ST，扫描范围为1460-1620 nm，1k Hz扫描速率，冗余模式选项





石油和天然气（储油罐监控，油气平台结构安全监测，管道安全监测）
医疗行业（探针，导管）
工业测量（加热器和金属制造过程控制）
能源（风电，油井，管道，核反应堆，发电机）
结构监测（桥梁，大坝，隧道，矿山，建筑物）
安防（周界入侵，热点监测，安全门监控）
航天航空（机身，复合结构，风洞，静态测试）
