首页 >> 可调滤波器 >> 光纤法珀标准具 FFP-I

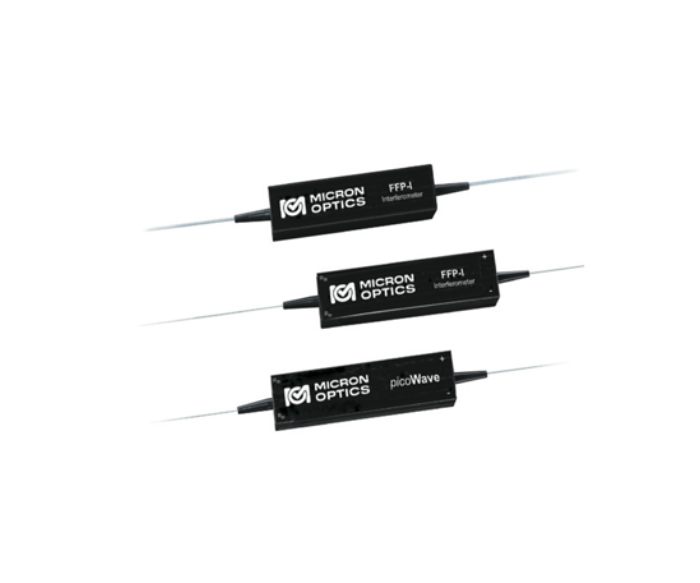

  • 光纤法珀标准具 FFP-I

  • 光纤法珀标准具 FFP-I

    FFP-I是由光纤组成的无棱镜法珀标准具，光纤端面镀有高反射膜，光在两个反射面之间不断反射，满足光程差的光波可以透射出去。FFP-I直接用光纤制造，所以不需要其他的校准辅助工具或者模式匹配装置。自由光谱范围可以按照客户的要求订制，满足不同应用场景需要，能够嵌入TEC模块有效控制温度稳定性以及通过温度变化微调通带的中心波长。

    全光纤结构

    分辨率高，损耗低
    精细度高
    抗振动，耐冲击
    热稳定性好

    理想的OEM器件

    可订制中心波长，自由光谱范围，精细度和带宽
    可定制器件工作波长范围从780nm到1640nm
    封装尺寸小
    低功耗
    ITU 标准滤波器


    产品应用

    光学性能监测

    光谱分析

    超高密度波分复用通道滤波

    光学噪声滤波

    光学传感

    校准波长参考

    稳定激光输出波长



    • 0.00
      0.00
商品描述

FFP-I是由光纤组成的无棱镜法珀标准具，光纤端面镀有高反射膜，光在两个反射面之间不断反射，满足光程差的光波可以透射出去。FFP-I直接用光纤制造，所以不需要其他的校准辅助工具或者模式匹配装置。自由光谱范围可以按照客户的要求订制，满足不同应用场景需要，能够嵌入TEC模块有效控制温度稳定性以及通过温度变化微调通带的中心波长。

全光纤结构

分辨率高，损耗低
精细度高
抗振动，耐冲击
热稳定性好

理想的OEM器件

可订制中心波长，自由光谱范围，精细度和带宽
可定制器件工作波长范围从780nm到1640nm
封装尺寸小
低功耗
ITU 标准滤波器


产品应用

光学性能监测

光谱分析

超高密度波分复用通道滤波

光学噪声滤波

光学传感

校准波长参考

稳定激光输出波长



Optical   Properties

FFP-I

picoWave®

Operating wavelength  range1

1260-1620nm

Free spectral range

0.01 to 10,000 GHz

10 - 100 GHz

Finesse

10, 40, 100, 200, 500, 1000, 2000

10

Bandwidth, (FWHM or  3dB)

FSR/Finesse

Insertion loss2

< 3 dB

Maximum input power3

100 mW (for finesse < 200)

Thermal Coefficient

~13.6GHz/℃

N/A

Electrical Properties

(optional for FFP-I with FSR > 10 GHz,  standard for picoWave®)

TEC

Melcor Epoxy Filled 04OT2.0-30-F2-EP

TEC  drive current

< 2 A

TEC Qmax  (TH= 25 °C)

< 4 W

TEC Vmax  (TH= 25 °C)

< 3.4 V

TEC ΔTmax  (TH= 25 °C)

67 C

Thermistor

10 ΚΩ NTC

Thermal  tuning speed

1 GHz/sec, typical

Stability

+/- 0.125 GHz, laboratory conditions

FSR variation over tuning range

0.05%  of FSR



更多订制参数，请联系工程师确认
