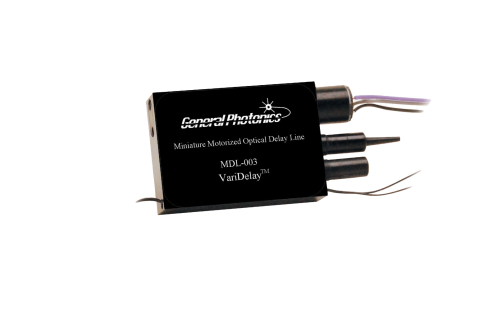

  • 电动可调光延时线 MDL-003
  • 电动可调光延时线 MDL-003

    产品总述

    Luna公司的电动可调光延迟线提供了低成本的精确光程长度调整和延迟扫描功能。MDL-003是专为既需要连续扫描又需要体积小巧的OEM应用而设计的。标准型号具有100 ps的延迟范围,在体积不变的情况下,也可提供200ps延迟范围的型号。

    步进马达和两个位置传感器可确保进行精确的延时控制。低插入损耗和高重复性的特点使它非常适合集成到光学相干层析成像(OCT)系统、网络设备和测试仪器中,用于进行精确的光学长度控制或定时调校, 精密光学路径长度控制或定时能够理想的集成一体化。



    产品特性

    体积小

    插损低

    高稳定性和重复性

    低成本



    产品应用

    光学相干层析成像(OCT

    光学傅立叶光谱分析

    光学干涉测量

    延迟的产生和测量

    光时分复用(OTDM

    光纤传感


    • 0.00
      0.00
商品描述

产品总述

Luna公司的电动可调光延迟线提供了低成本的精确光程长度调整和延迟扫描功能。MDL-003是专为既需要连续扫描又需要体积小巧的OEM应用而设计的。标准型号具有100 ps的延迟范围,在体积不变的情况下,也可提供200ps延迟范围的型号。

步进马达和两个位置传感器可确保进行精确的延时控制。低插入损耗和高重复性的特点使它非常适合集成到光学相干层析成像(OCT)系统、网络设备和测试仪器中,用于进行精确的光学长度控制或定时调校, 精密光学路径长度控制或定时能够理想的集成一体化。



产品特性

体积小

插损低

高稳定性和重复性

低成本



产品应用

光学相干层析成像(OCT

光学傅立叶光谱分析

光学干涉测量

延迟的产生和测量

光时分复用(OTDM

光纤传感



规格参数
工作波长SM: 840±50nm, 1060±50nm,   1260~1650nm
PM: 840, 1060, 1310或1550±50nm
光延迟范围0~100ps(单程)
光延迟分辨率30μm(单程最高速度)
光延迟精度±40μm(单程最高速度)
光延迟重复性±40μm(单程最高速度)
插入损耗IL1dB
插入损耗IL变化±0.3dB(全波段)
偏振相关损耗PDL0.15dB(SM光纤)
回拨损耗RL55dB
消光比>18dB(PM型号)
驱动速度50ps/s(单程,最大)
光学损伤功率阈值100mW
电接口

2-phase步进电机驱动信号

2传感器连接

操作温度0 ~ 50℃
储存温度-20 ~ 60℃
光纤类型840nm: HI780 或 PM Panda
1060nm: HI1060 或 PM Panda
1310和/或1550nm: SMF-28 或 PM Panda
尺寸51X36X14mm
