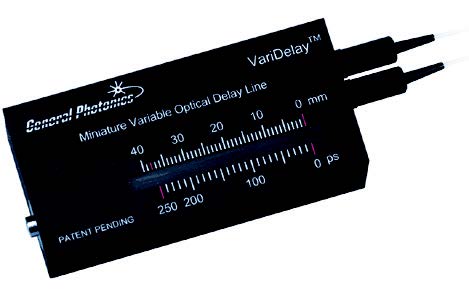

微型手动可调光延迟线 VDL-002
产品总述

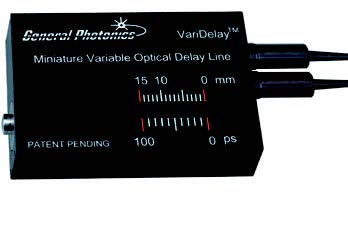

VDL-002主要是针对OEM应用而设计的一款的微型可调光纤延迟线，延迟范围可达250ps。 因为射频移相器不便于从射频/无线领域转化到光纤通信领域，这个产品是射频移相器的一个高级替代品，尤其适合相干探测系统中相位和延迟差异的调整。VDL-002消除了高频和高带宽信号中（尤其是40G和100G系统）射频移相器的电压驻波比（VSWR）问题.。100ps延迟范围的VDL-002的外形尺寸只有0.72x1.46 x 2.2英寸，非常便于集成到需要精确控制光学距离或时间序列的网络模块，测量仪器和OCT设备中。安装在内部的反射镜让光两次通过设备后，延迟范围增加了两倍，机械锁定装置可以把延迟永久锁定在一个位置，VDL-002的尾纤可以根据客户的要求制作成单模光纤或保偏光纤。
产品特性
体积小
高分辨率
插损低稳定性高
寿命长产品应用
相干探测系统
光时分复用（OTDM）
光学相干层析成像（OCT）
光学干涉测量
光学傅立叶光谱分析
光纤传感器
-
0.000.00
-
产品总述
VDL-002主要是针对OEM应用而设计的一款的微型可调光纤延迟线，延迟范围可达250ps。 因为射频移相器不便于从射频/无线领域转化到光纤通信领域，这个产品是射频移相器的一个高级替代品，尤其适合相干探测系统中相位和延迟差异的调整。VDL-002消除了高频和高带宽信号中（尤其是40G和100G系统）射频移相器的电压驻波比（VSWR）问题.。100ps延迟范围的VDL-002的外形尺寸只有0.72x1.46 x 2.2英寸，非常便于集成到需要精确控制光学距离或时间序列的网络模块，测量仪器和OCT设备中。安装在内部的反射镜让光两次通过设备后，延迟范围增加了两倍，机械锁定装置可以把延迟永久锁定在一个位置，VDL-002的尾纤可以根据客户的要求制作成单模光纤或保偏光纤。
产品特性
体积小
高分辨率
插损低
稳定性高
寿命长
产品应用
相干探测系统
光时分复用（OTDM）
光学相干层析成像（OCT）
光学干涉测量
光学傅立叶光谱分析
光纤传感器
| 规格参数 | |
| 工作波长 | SM: 840±50nm, 1060±50nm, 1260-1650nm PM: 840, 1060, 1310或1550nm±50nm |
| 光延迟范围 | 0~100ps(75px)100ps型号连续模式 0~250ps(187.5px)250ps型号连续模式 |
| 光延迟稳定性 | 0.15ps |
| 基准点延迟偏移量 | 180ps |
| 插入损耗IL | 1.0dB |
| 插入损耗IL变化 | ±0.3dB(全波段) |
| 偏振相关损耗PDL | 0.1dB(1260~1650nm单模光纤) 0.2dB(840或1060nm单模光纤) |
| 回拨损耗RL | 55dB |
| 消光比 | >18dB(PM型号) |
| 光学损伤功率阈值 | 300mW |
| 操作温度 | -15 ~ 50 °C |
| 储存温度 | -40 ~ 60 °C |
| 光纤类型 | 840nm: HI780或PM Panda |
| 1060nm: HI1060或PM Panda | |
| 1310和/或1550nm: SMF-28或PM Panda | |
| 定位锁定 | 包括 |
| 尺寸 | 100ps型号56X37X18mm 250ps型号80X37X18mm |
