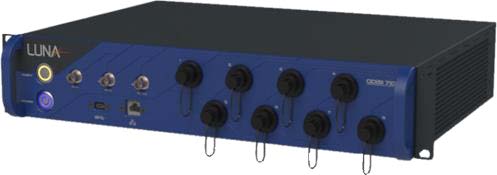

ODiSI 7100系列是一种新颖的测试系统,基于OFDR技术,使用单模光纤作为传感器,为21世纪先进材料和复杂结构测试提供新的解决方案。
ODiSI 7100系列分布式光纤传感系统,具有毫米级空间分辨率,每米光纤上具有上千测试点,高空间分辨率能够帮助绘制应变/温度云图,在测试过程中实时显示。
光纤传感器柔韧性好,体积小,不需要电源激励,能够粘贴固定在结构表面,尤其是大曲率结构表面;能够嵌入在结构内部,或者直接安装在电气结构的内部。
除了提供实时的应变/温度数据外,ODISI系统还是一个完整的数据采集解决方案,可记录数据,可视化数据并与外部系统集成。
ODiSI 7100系列是一种新颖的测试系统,基于OFDR技术,使用单模光纤作为传感器,为21世纪先进材料和复杂结构测试提供新的解决方案。
ODiSI 7100系列分布式光纤传感系统,具有毫米级空间分辨率,每米光纤上具有上千测试点,高空间分辨率能够帮助绘制应变/温度云图,在测试过程中实时显示。
光纤传感器柔韧性好,体积小,不需要电源激励,能够粘贴固定在结构表面,尤其是大曲率结构表面;能够嵌入在结构内部,或者直接安装在电气结构的内部。
除了提供实时的应变/温度数据外,ODISI系统还是一个完整的数据采集解决方案,可记录数据,可视化数据并与外部系统集成。
• 多通道分布式实时应变和温度测试,最高亚毫米级距离分辨率
• 柔韧性好,质量轻,安装方便,提高测试效率
• 无源传感器,抗腐蚀,绝缘,能够铺设在传统传感器不能布置的地方,如:弯角、角落、嵌入到材料中
• 传感器寿命长,无漂移,无需重新校准,耐疲劳循环大于1亿次
• 应变量程大,空间分辨率高,可用于测量复杂应变场和大的应变梯度
• 系统内置NIST标准气室,连续自动校准,无需中断测试
• IEEE 1588 PTP网络时间同步

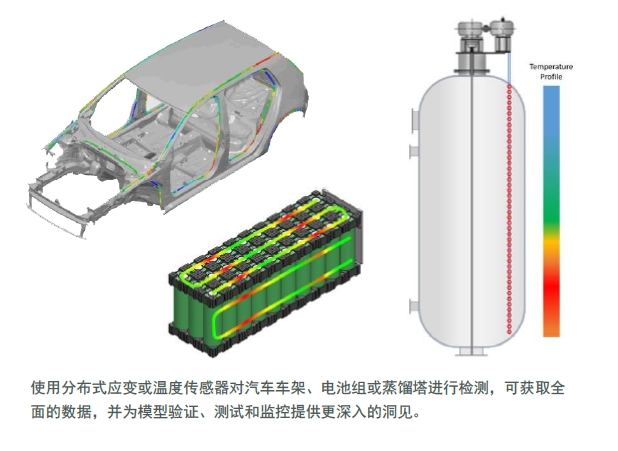

• 研究新材料或复杂结构的内/外应变特性,加速研发进程
• 测试温度分布,优化严酷环境下的热设计和热管理
• 测量二维或三维结构应变分布,验证FE模型
• 评估多种材料连接部位力学性能
• 埋入光纤传感器,制作智能结构
技术参数 | 指标 | |||||
通道数 | 1-8 通道 | |||||
单通道传感长度 | 标准模式 | 20m | ||||
延长模式 | 100m | |||||
Standoff cable 长度 | 10、50、100、150或200 m | |||||
最大跳线长度(可在调制模块和传感器之间) | 19 m (取决于光纤传感器长度) | |||||
高空间分辨率应变和温度测试 | ||||||
传感点间距 | 0.65 mm | 1.3 mm | 2.6 mm | 5.2 mm | ||
每米测试点数 | 1,538 | 768 | 384 | 192 | ||
采集速率 (单通道速率等于当前采样速率除以活跃通道数) | 2.5 m 模式 | 62.5 Hz | 125 Hz | 250 Hz | 250 Hz | |
5 m 模式 | 40 Hz | 80 Hz | 160 Hz | 160 Hz | ||
10 m 模式 | 25 Hz | 50 Hz | 100 Hz | 100 Hz | ||
20 m 模式 | 12.5 Hz | 25 Hz | 50 Hz | 50 Hz | ||
50 m 模式 | - | 10 Hz | 20 Hz | 20 Hz | ||
100 m 模式 | - | - | 10 Hz | 10 Hz | ||
应变量程 | ±15,000 µε | |||||
应变分辨率 | 0.1 µε | |||||
仪器准确度 | ±1 µε | |||||
系统(仪器和传感器)准确度 | ±25 µε | ±30 µε | ±30 µε | ±30 µε | ||
应变测试不确定度 | ±5 µε | ±4 µε | ±2 µε | ±2 µε | ||
温度量程 | -40 to 200 °C(Luna标准温度传感器) | |||||
温度分辨率 | 0.1 °C | |||||
温度测试不确定度 | ±2.2 °C | ±1.6 °C | ±0.6 °C | ±0.6 °C | ||
工作环境和物理特性 | ||||||
Class 1 激光器 | <10 mW | |||||
工作温度范围——主机和控制器 | 5 – 40 °C | |||||
工作温度范围——standoff cable和调制模块 | 5 – 60 °C | |||||
存储温度范围 | 0 – 40 °C | |||||
工作和存储相对湿度 (无冷凝水) | 10 – 90 % RH | |||||
工作海拔范围 | -15 to 3,000 m | |||||
尺寸——主机箱(W x D x H) | 48 x 34 x 9 cm | |||||
重量(主机和控制器) | 17 lb(7.8 kg) | |||||
功耗(主机和控制器) | 160W |
