首页 >> 可调滤波器 >> 光纤法珀可调滤波器 FFP-TF2

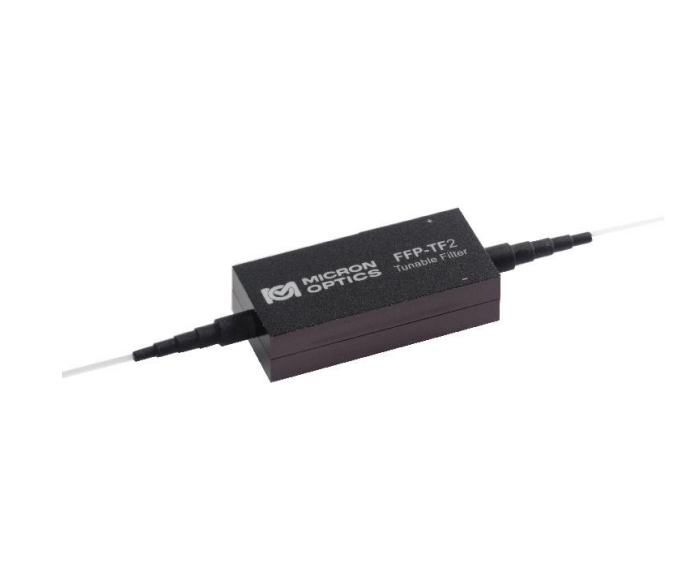

  • 光纤法珀可调滤波器 FFP-TF2

  • 光纤法珀可调滤波器 FFP-TF2

        Micron Optics 的 FFP 可调谐滤波器是基于全光纤 FP 标准具技术的特殊可调谐滤波器。波长跟 FP 腔长度有倍数关系的光可以通过，而其他波长的光按爱里函数衰减。

    FFP 可调谐滤波器设计之独特在于无透镜光纤结构。由于没有透镜等准直光学器件，FFP 可调谐滤波器可以有很高的精细度，保持低损耗和透射特性。Micron Optics 消除了其他 FP 器件的技术缺陷，包括准直失调、环境敏感和额外模式。

    全光纤 FFP 可调谐滤波器特性非常接近爱里函数，得到的结果也非常接近理论的数学模型，所以设计光电系统的工程师可以非常自信地将 FFP 设计进他们的系统。低损耗、高隔离度和高精度功率或波长测量只是从理想爱里函数得到的一小部分结果。

    FFP-TF2 的设计改进了标准具的准直构造，使得器件更耐久、更可靠、更好的 Telcordia 质量性能，以及更有诱惑力的价格。公司可以提供相对低价的标准配置产品，生产周期短。也可以提供用户订制的高性能多波段的指标，用于光纤传感、生物技术及其他科学研究等特殊需要。订制选项包括精细度值从10到16,000可选，以及在此基础上 1260nm 到 1620nm 的全波段调谐。FFP-TF2 取代了上一代的 FFP-TF，不仅仅在于驱动电压和外包装的区别，而在于它更适合大批量应用。

    产品特性
    • 高分辨率，适合做高精度光谱分析
    • 动态范围大，能实现高精确测量高效率低损耗设计
    • 跨 O、E、S、C 和 L 波段调谐
    • 用户可订制参数
    • 热稳定性好
    • 抗震动和冲击
    • 尺寸小
    • 低功耗
    • Telcordia GR2883 认证
    • 全光纤结构
    • 紧凑，适合做 OEM应用

    产品应用
    • 光学性能监测
    • 光谱分析
    • 光噪声调谐滤波
    • 超密集波分复用信道调谐下载
    • 可调谐光源
    • 光纤

    • 0.00
      0.00
商品描述

    Micron Optics 的 FFP 可调谐滤波器是基于全光纤 FP 标准具技术的特殊可调谐滤波器。波长跟 FP 腔长度有倍数关系的光可以通过，而其他波长的光按爱里函数衰减。

FFP 可调谐滤波器设计之独特在于无透镜光纤结构。由于没有透镜等准直光学器件，FFP 可调谐滤波器可以有很高的精细度，保持低损耗和透射特性。Micron Optics 消除了其他 FP 器件的技术缺陷，包括准直失调、环境敏感和额外模式。

全光纤 FFP 可调谐滤波器特性非常接近爱里函数，得到的结果也非常接近理论的数学模型，所以设计光电系统的工程师可以非常自信地将 FFP 设计进他们的系统。低损耗、高隔离度和高精度功率或波长测量只是从理想爱里函数得到的一小部分结果。

FFP-TF2 的设计改进了标准具的准直构造，使得器件更耐久、更可靠、更好的 Telcordia 质量性能，以及更有诱惑力的价格。公司可以提供相对低价的标准配置产品，生产周期短。也可以提供用户订制的高性能多波段的指标，用于光纤传感、生物技术及其他科学研究等特殊需要。订制选项包括精细度值从10到16,000可选，以及在此基础上 1260nm 到 1620nm 的全波段调谐。FFP-TF2 取代了上一代的 FFP-TF，不仅仅在于驱动电压和外包装的区别，而在于它更适合大批量应用。

产品特性
• 高分辨率，适合做高精度光谱分析
• 动态范围大，能实现高精确测量高效率低损耗设计
• 跨 O、E、S、C 和 L 波段调谐
• 用户可订制参数
• 热稳定性好
• 抗震动和冲击
• 尺寸小
• 低功耗
• Telcordia GR2883 认证
• 全光纤结构
• 紧凑，适合做 OEM应用

产品应用
• 光学性能监测
• 光谱分析
• 光噪声调谐滤波
• 超密集波分复用信道调谐下载
• 可调谐光源
• 光纤

Optical Properties

Standard1 FFP-TF2s

Operating Wavelength Range

1520-1570 nm

1520-1570 nm

1520-1570 nm

1460-1620 nm

1460-1620 nm

Free Spectral Range2

15,000 GHz

15,000 GHz

15,000 GHz

27,500 GHz

27,500 GHz

Finesse

500

1,000

2,000

2,000

10,000

Bandwidth, (FWHM or 3dB)3

30 GHz

15 GHz

7.5 GHz

13.8 GHz

2.8 GHz

Insertion Loss

< 2.5 dB

< 3 dB

< 3 dB

< 3 dB

< 4 dB

Polarization Dependent Loss

< 0.2 dB

Input Power

50 mW

30 mW

15 mW

15 mW

3 mW

Electrical Properties


Tuning Voltage/FSR

< 18 V

Tuning Rate/FSR4

800 Hz

Capacitance

< 3 uF

Tuning Voltage, Maximum

70 V

Mechanical Properties


Dimension; Weight

13.5 x 25.8 x 57.2  mm; 53 g

Mounting Holes

(4) #1-72 UNF x  0.16” deep

Cable Jacket

900 um loose buffer  tubing

Cable Length

~ 1 m

Environmental Properties


Operating Temperature

-20 to 80 C

Change in Voltage

< 12 V

Change in Insertion Loss

< 0.5 dB


















































Optical Properties

Standard1 FFP-TF2s

Operating Wavelength Range

1520-1570 nm

1520-1570 nm

1520-1570 nm

1460-1620 nm

1460-1620 nm

Free Spectral Range2

15,000 GHz

15,000 GHz

15,000 GHz

27,500 GHz

27,500 GHz

Finesse

500

1,000

2,000

2,000

10,000

Bandwidth, (FWHM or 3dB)3

30 GHz

15 GHz

7.5 GHz

13.8 GHz

2.8 GHz

Insertion Loss

< 2.5 dB

< 3 dB

< 3 dB

< 3 dB

< 4 dB

Polarization Dependent Loss

< 0.2 dB

Input Power

50 mW

30 mW

15 mW

15 mW

3 mW

Electrical Properties



Tuning Voltage/FSR

< 18 V

Tuning Rate/FSR4

800 Hz

Capacitance

< 3 uF

Tuning Voltage, Maximum

70 V

Mechanical Properties



Dimension; Weight

13.5 x 25.8 x 57.2  mm; 53 g

Mounting Holes

(4) #1-72 UNF x  0.16” deep

Cable Jacket

900 um loose buffer  tubing

Cable Length

~ 1 m

Environmental Properties



Operating Temperature

-20 to 80 C

Change in Voltage

< 12 V

Change in Insertion Loss

< 0.5 dB














































  更多订制参数，请联系工程师确认
