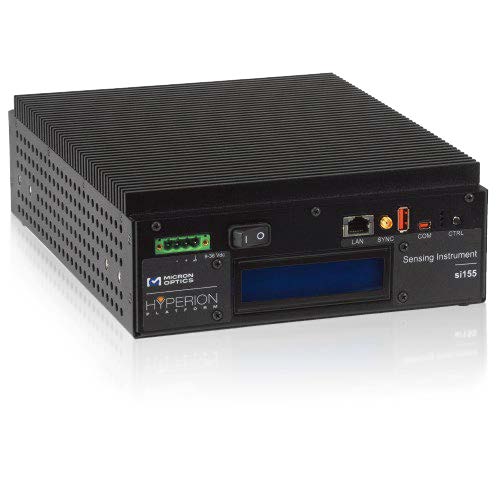

HYPERION 光纤光栅传感解调仪 si155
Luna的HYPERION si155是一款工业级无风扇的光纤光栅传感解调仪，兼具静态和动态全光谱分析功能，si155支持4通道同步采集，每通道160nm波长范围，能同时连接几百只传感器，适合进行长期可靠高精度测量。
si155配备了全新升级的高功率，低噪声，超大带宽的扫描激光光源，采用MOI拥有专利技术的可调谐光纤法-珀滤波器和波长参考技术保证了每次扫描的绝对波长精度。
si155是基于新一代HYPERION平台制造出来的，具有全新的突破性功能，高性能的DSP以及实时运算的FPGA，基于此，si155能实现快速全光谱数据采集，内置可编辑的峰值探测算法，适用于光纤布拉格光栅（FBG），长周期光栅（LPG）和光纤法珀传感器（FP），马赫-曾德尔干涉仪（M-Z）等等传感器，在闭环反馈应用中高效率采集数据。
HYPERION平台与ENLIGHT传感分析软件兼容，ENLIGHT软件集成了一系列强大的工具来分析光谱数据，波长运算，光纤网络分析，可与服务器相连用以搭建远程监控平台。
此外，HYPERION平台还提供多种接口程序（API），如：LabVIEW, Python, Matlab, C++ 和 C#等，用户可方便调用，进行二次开发。FBG和FP传感器的动态和绝对波长测量，最多4通道同步采集，每通道160nm波长范围，ENLIGHT软件兼容
-
0.000.00
-
Luna的HYPERION si155是一款工业级无风扇的光纤光栅传感解调仪，兼具静态和动态全光谱分析功能，si155支持4通道同步采集，每通道160nm波长范围，能同时连接几百只传感器，适合进行长期可靠高精度测量。
si155配备了全新升级的高功率，低噪声，超大带宽的扫描激光光源，采用MOI拥有专利技术的可调谐光纤法-珀滤波器和波长参考技术保证了每次扫描的绝对波长精度。
si155是基于新一代HYPERION平台制造出来的，具有全新的突破性功能，高性能的DSP以及实时运算的FPGA，基于此，si155能实现快速全光谱数据采集，内置可编辑的峰值探测算法，适用于光纤布拉格光栅（FBG），长周期光栅（LPG）和光纤法珀传感器（FP），马赫-曾德尔干涉仪（M-Z）等等传感器，在闭环反馈应用中高效率采集数据。
HYPERION平台与ENLIGHT传感分析软件兼容，ENLIGHT软件集成了一系列强大的工具来分析光谱数据，波长运算，光纤网络分析，可与服务器相连用以搭建远程监控平台。
此外，HYPERION平台还提供多种接口程序（API），如：LabVIEW, Python, Matlab, C++ 和 C#等，用户可方便调用，进行二次开发。
FBG和FP传感器的动态和绝对波长测量，最多4通道同步采集，每通道160nm波长范围，ENLIGHT软件兼容
关键特性
• 标准版，高速版配置，支持4通道同步采集，每种配置均可选配去偏振光源
• 动态，绝对波长测量，可观测FBGs, LPGs, FP和M-Z类型传感器的光谱
• 动态范围大，每个通道独立不干扰，适用于每个通道上每只传感器，不受系统损耗差别影响
• 数据验证秘钥保证输出有效数据。每组数据都依据NIST标准进行校准和验证
• 扫描激光器可靠性和稳定性经过长期验证。从2000年开始，连续运行总时长超过1亿小时
应用领域
• 石油和天然气
• 医疗设备
• 工业测量
• 能源
• 结构健康监测
• 安防
• 航空航天
| 技术参数 | ||||||||
测试类型 | 可视性增强版, 10Hz | 标准版, 100Hz 或 1000Hz | 高速版, 5000Hz | |||||
传感通道 | 1 或 4 并行通道 | 1 或 4 并行通道 | 1 或 4 并行通道 | |||||
波长范围 | 1500-1600nm 或 1460-1620nm | 1520-1580nm, 1500-1600nm 或1460-1620nm | 1500-1580nm 或 1510-1590nm | |||||
波长准确度/稳定性 | 1 pm / 1 pm | 1 pm / 1 pm | 2 pm / 3 pm | |||||
波长重复性 | 1 pm, 0.3 pm at 1 Hz | 1 pm, 0.05 pm at 1 Hz | 2 pm, 0.05 pm at 1 Hz | |||||
动态范围/连续 | 35 dB 峰值探测, 45 dB 全光谱 | 25 dB 峰值探测, 40 dB 全光谱 | 17 dB 峰值探测, 40 dB 全光谱 | |||||
全光谱测量 | 有, 数据采集频率 10 Hz | 有, 数据采集频率 10 Hz | 有, 数据采集频率 10 Hz | |||||
光学接头 | LC/APC | LC/APC | LC/APC | |||||
兼容的传感器 | 布拉格光栅(FBG), 长周期光栅(LPG), 光纤法珀传感器(FP) 和 Mach-Zehnder 传感器 | |||||||
| 去偏振光源功能 | 可选 | |||||||
接口和软件 | ||||||||
通信接口 | 以太网 | |||||||
软件 | 全面的 API 和示例支持， LabVIEWTM, Python, Matlab, C++ and C# | |||||||
物理特性 | ||||||||
尺寸/重量 | 206 mm x 274 mm x 79 mm; 3.0 kg | |||||||
工作/存储 环境条件 | -20 to 60 °C; < 80%RH 无冷凝水，/ -30 to 70 °C; < 95%RH 无冷凝水 | |||||||
输入电压 | 9 - 36 VDC, AC/DC 转换器(100~240 VAC, 47~63 Hz) | |||||||
12 V 时功耗 | 30 W 典型, 40 W 最大 | |||||||
配置举例 | ||||||||
| si155-ST-01-1500-1600–0100-NO | 1通道si155 ST，扫描范围为1500-1600 nm，100 Hz扫描速率，无需内部配件 | |||||||
| si155-EV-04-1460-1620-0010-DP | 4通道si155 EV，扫描范围为1460-1620 nm，10 Hz扫描速率和内部消偏选项 | |||||||
| si155-HS-04-1510-1590-5000-DP | 4通道si155 HS，扫描范围为1510-1590 nm，5 Hz扫描速率和内部消偏选项 | |||||||
